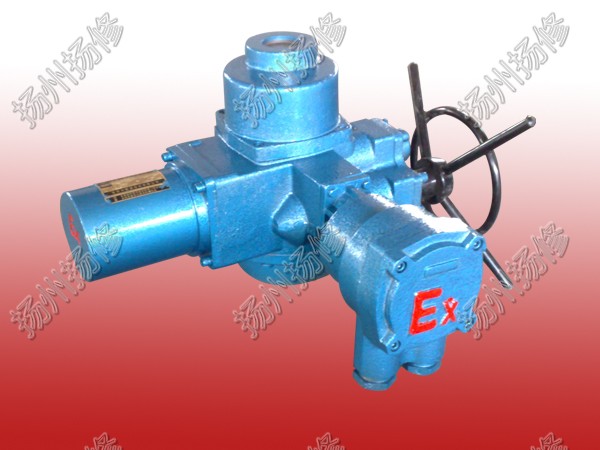

產品名稱： QB系列部分回轉隔爆型電動執行機構
發布日期： 2018-12-20
點擊數： 3838
詢價： 點擊產品詢價
二維碼：
簡述：
產品詳情
部分回轉隔爆型電動執行機構產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
部分回轉電動裝置按防護類型可分為戶外型和隔爆型；
按控制方式又可分為常規型、整體型和整體調節型。
2.型號表示方法
Q-―
A表示帶現場按鈕；F表示帶4-20mA信號輸出
Z：表示整體型；T：表示整體調節型
防護類型：B表示隔爆型；無代號為戶外型
輸出轉速：阿拉伯?dāng)?shù)字表示，單位r/min(轉/分)
額定輸出轉矩：阿拉伯?dāng)?shù)字表示，單位kgf?m
產品型式：Q或DQ表示部分回轉電動裝置。Q為一體結構DQ為疊加結構。
型號示例：
1)DQW10-1EB 表示部分回轉電動裝置，輸出轉矩10kgf?m(100 N?m)，輸出轉速1 r/min，隔爆型。
2)DDQW1200-0.44EBT疊加結構,輸出轉矩12000N.m，輸出轉速：0.44 r/min,防爆一體化智能型。
3.工作環境和主要技術參數
3.1 電源：常規，三相380V(50Hz)
特殊，三相660V、415V(50Hz、60Hz)；
單相220V、110V(50Hz、60Hz)
3.2 工作環境
3.2.1 環境溫度： -20~+60℃ (特殊訂貨 -40~+80℃)
3.2.2 相對濕度：≤95%(25℃時)
3.2.3 防護類型
3.2.3.1戶外型：用于無易燃、易爆和無腐蝕性介質的場所；
3.2.3.2隔爆型：有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1-T4組的爆炸性氣體混合物。(詳見GB3836.1)
3.2.4 防護等級：IP55(特殊訂貨IP65、IP67)
3.2.5工作制：短時10分鐘(特殊訂貨30分鐘)
3.3 技術參數
3.3.1部分回轉電動裝置技術參數見表1
部分回轉電動裝置技術參數見表1
|
基座號 |
型號 |
輸出轉矩（N·m） |
最大閥桿直徑 |
手動速比 |
輸出轉速（r/min） |
|||||
|
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
|
電機功率（KW） |
||||||||||
Q1 |
QBZ10 |
100 |
22 |
88 |
0.03 |
0.06 |
0.09 |
0.09 |
0.18 |
0.18 |
|
QBZ20 |
200 |
28 |
0.06 |
0.09 |
0.12 |
0.12 |
0.25 |
0.25 |
||
|
QBZ30 |
300 |
0.06 |
0.12 |
0.18 |
0.18 |
0.37 |
0.37 |
|||
|
QBZ40 |
400 |
42 |
0.12 |
0.18 |
0.25 |
0.25 |
0.55 |
0.55 |
||
|
Q2 |
QBZ60 |
600 |
74 |
0.18 |
0.18 |
0.25 |
0.25 |
0.55 |
0.55 |
|
|
QBZ90 |
900 |
50 |
0.18 |
0.25 |
0.37 |
0.37 |
0.75 |
0.75 |
||
|
QBZ120 |
1200 |
0.18 |
0.37 |
0.55 |
0.55 |
1.1 |
1.1 |
|||
|
Q3 |
QBZ200 |
2000 |
60 |
67 |
0.37 |
0.55 |
0.75 |
1.1 |
- |
- |
|
QBZ250 |
2500 |
0.55 |
0.55 |
0.75 |
1.1 |
- |
- |
|||
|
QBZ300 |
3000 |
0.55 |
0.75 |
1.1 |
- |
- |
- |
|||
|
QBZ400 |
4000 |
0.55 |
0.75 |
- |
- |
- |
- |
|||
|
QBZ500 |
5000 |
0.75 |
1.1 |
- |
- |
- |
- |
|||
DQ型疊加式
|
型號 |
輸出轉矩(N.m) |
輸出轉速 (r/min) |
最大閥桿直徑 |
配用Z型電裝型號 |
電機功率(KW) |
額定電流(A) |
手動速比 |
|
DQBZ50 |
500 |
0.5 |
40 |
Z10-24 |
0.25 |
1.3 |
48 |
|
DQBZ100 |
1000 |
0.5 |
40 |
Z10-24 |
0.25 |
1.3 |
48 |
|
DQBZ200 |
2000 |
0.5 |
40 |
Z15-24 |
0.37 |
1.6 |
48 |
|
DQBZ300 |
3000 |
0.5 |
50 |
Z20-24 |
0.55 |
2.4 |
48 |
|
DQBZ400 |
4000 |
0.5 |
50 |
Z20-24 |
0.55 |
2.4 |
48 |
|
DQBZ500 |
5000 |
0.5 |
50 |
Z30-24 |
0.75 |
3.0 |
48 |
|
DQBZ600 |
6000 |
0.5 |
60 |
Z30-24 |
0.75 |
3.0 |
48 |
|
DQBZ800 |
8000 |
0.44 |
70 |
Z45-24 |
1.1 |
3.4 |
54 |
|
DQBZ1000 |
10000 |
0.44 |
70 |
Z45-24 |
1.1 |
3.4 |
54 |
|
DQBZ1200 |
12000 |
0.44 |
70 |
Z60-24 |
1.5 |
6.5 |
54 |
|
DQBZ1600 |
16000 |
0.4 |
80 |
Z90-24 |
2.2 |
7.2 |
60 |
|
DQBZ2000 |
20000 |
0.4 |
80 |
Z120-24 |
3 |
9 |
60 |
|
DQBZ3200 |
32000 |
0.2 |
100 |
Z180-18 |
4 |
11 |
1700 |
|
DQBZ4000 |
40000 |
0.2 |
100 |
Z180-18 |
4 |
11 |
1700 |
|
DQBZ6300 |
63000 |
0.2 |
120 |
Z250-18 |
5.5 |
14 |
1700 |
|
DQBZ8000 |
80000 |
0.2 |
120 |
Z350-18 |
7.5 |
, 19 |
1700 |
